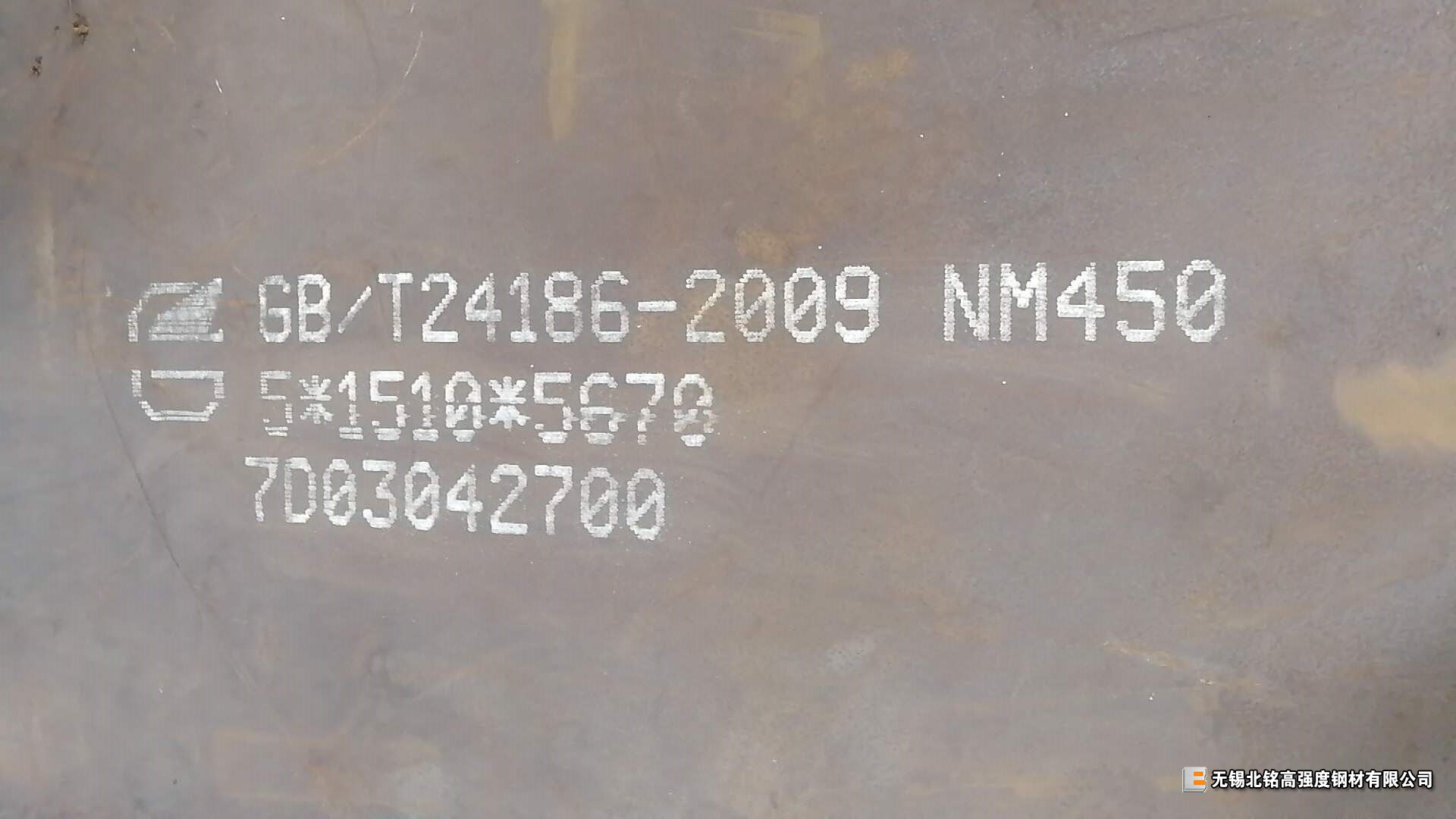

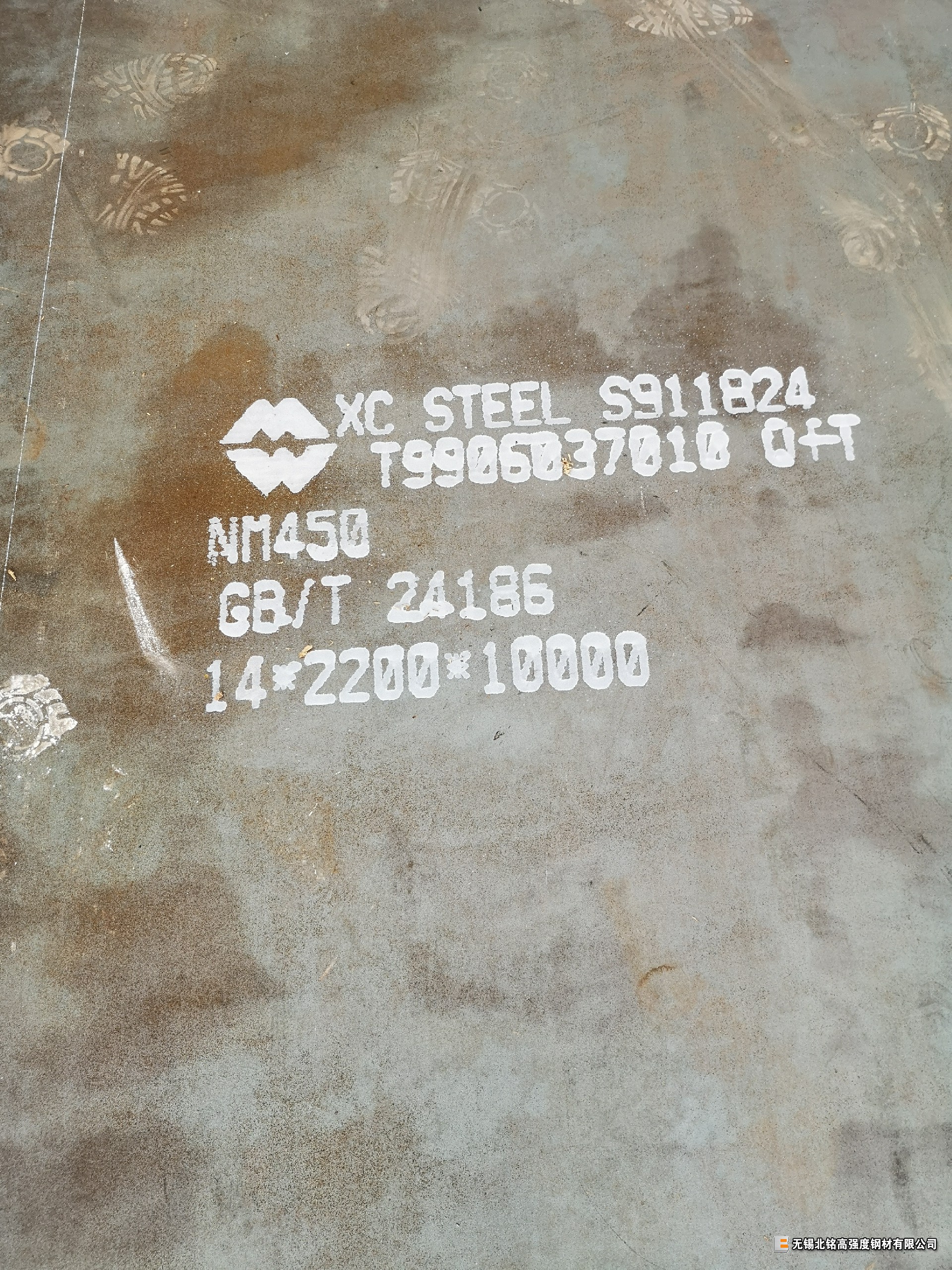

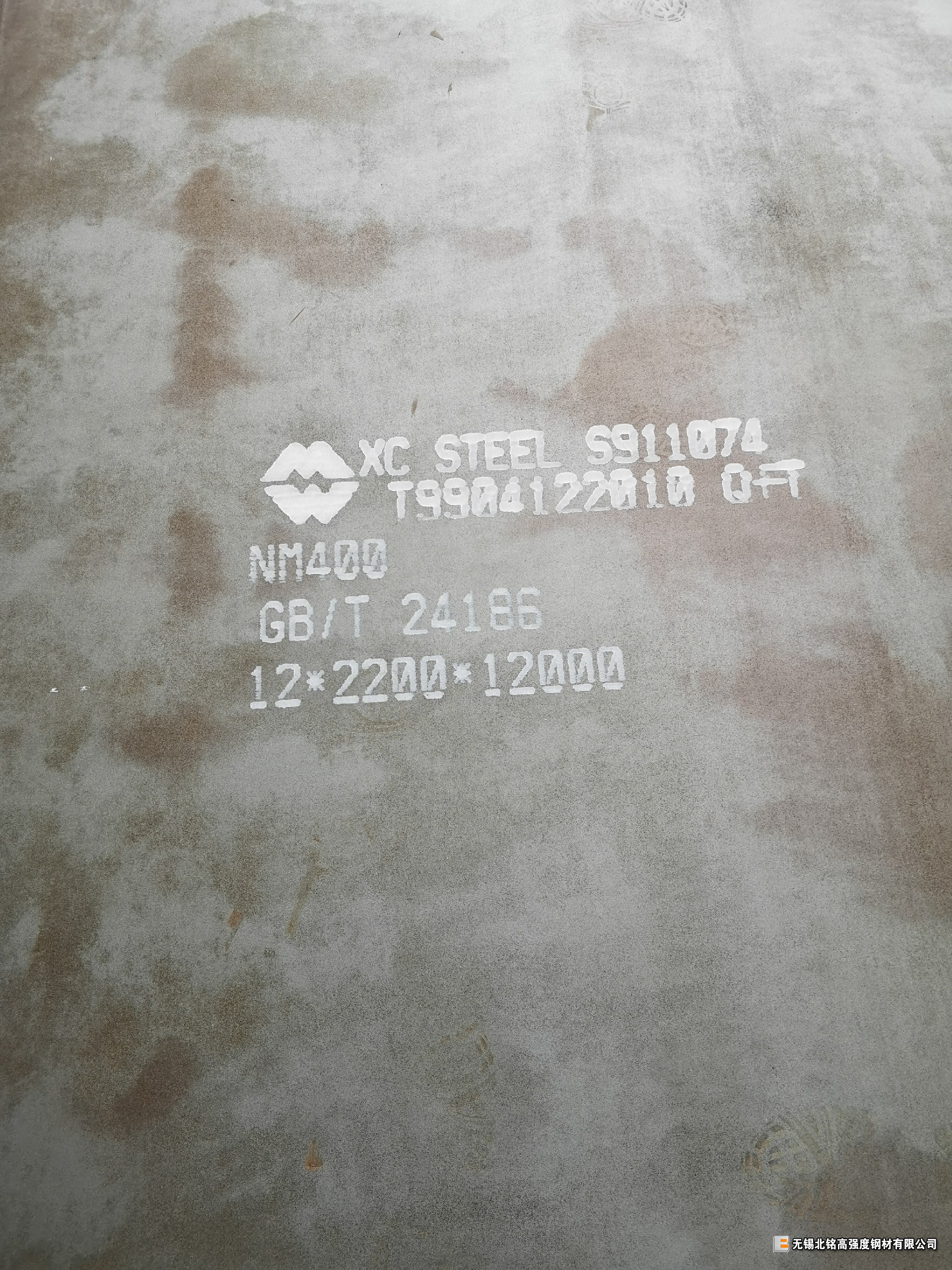

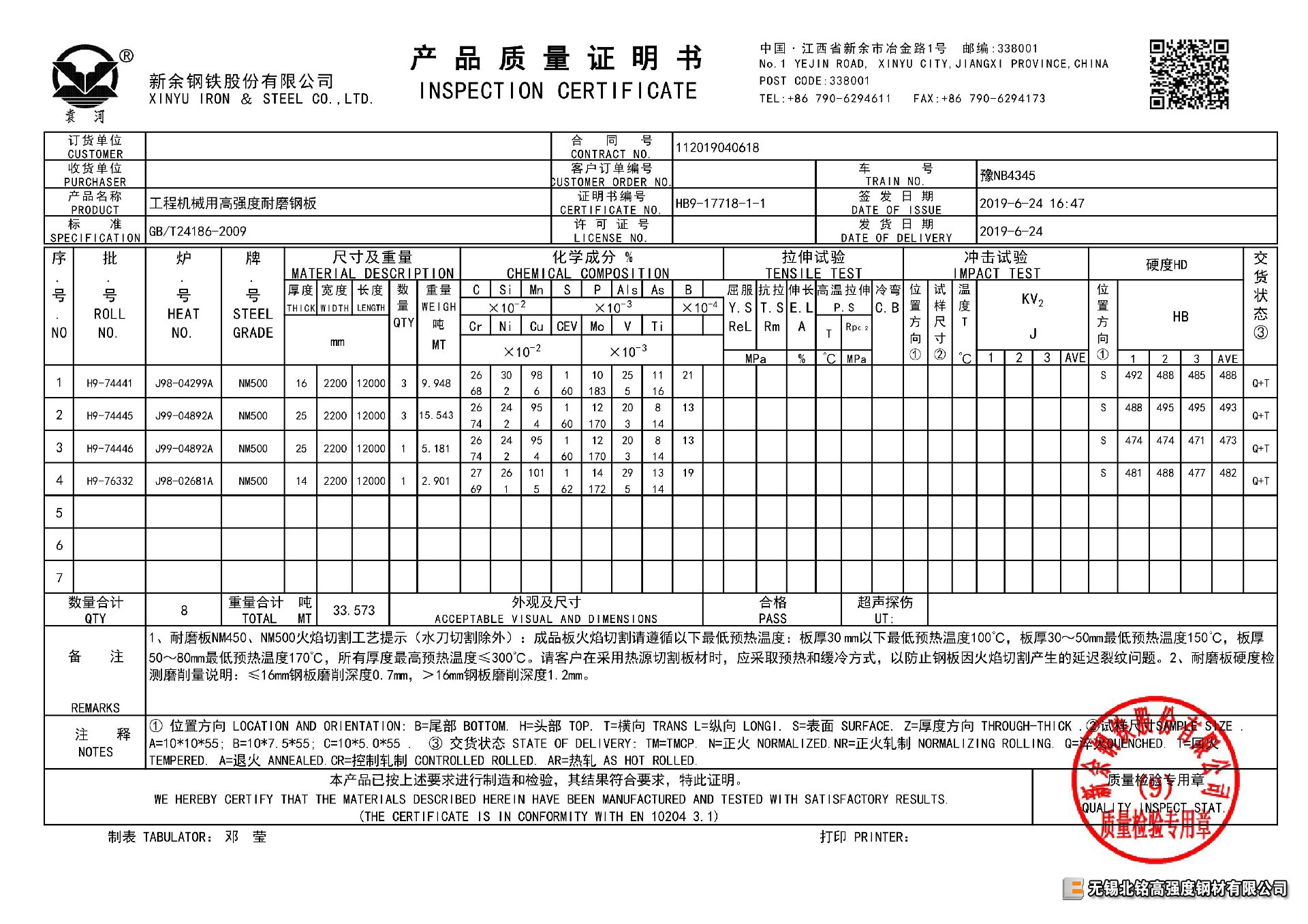

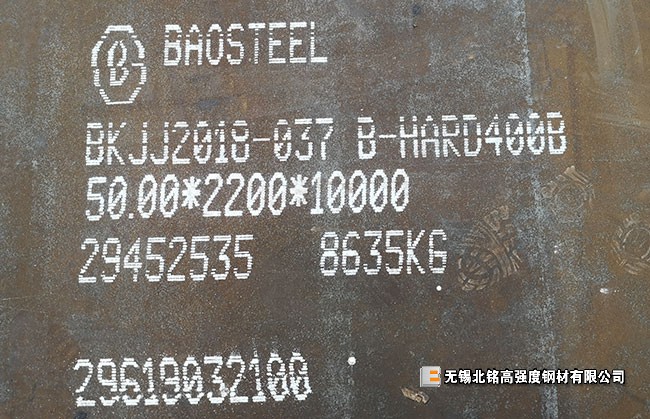

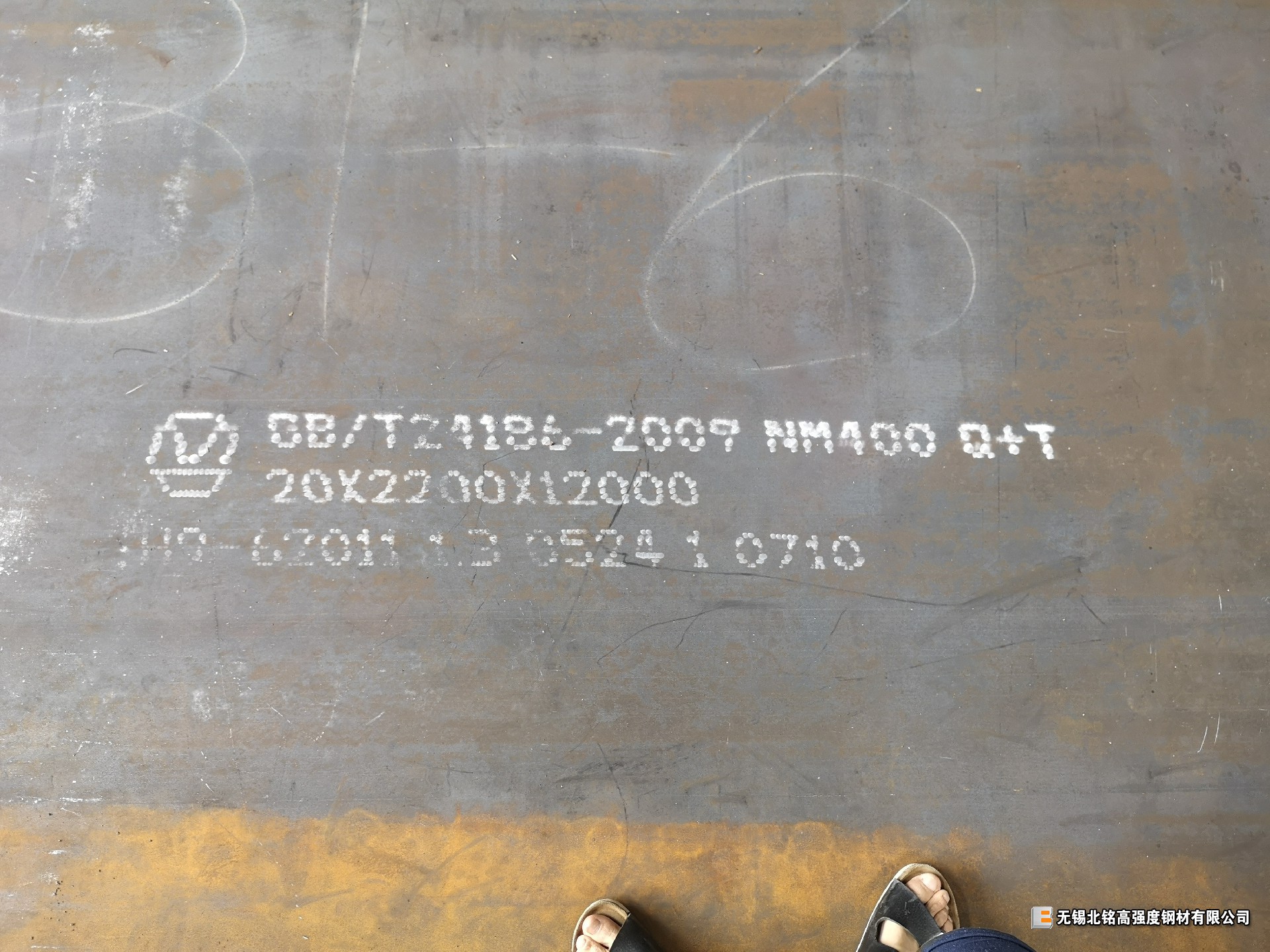

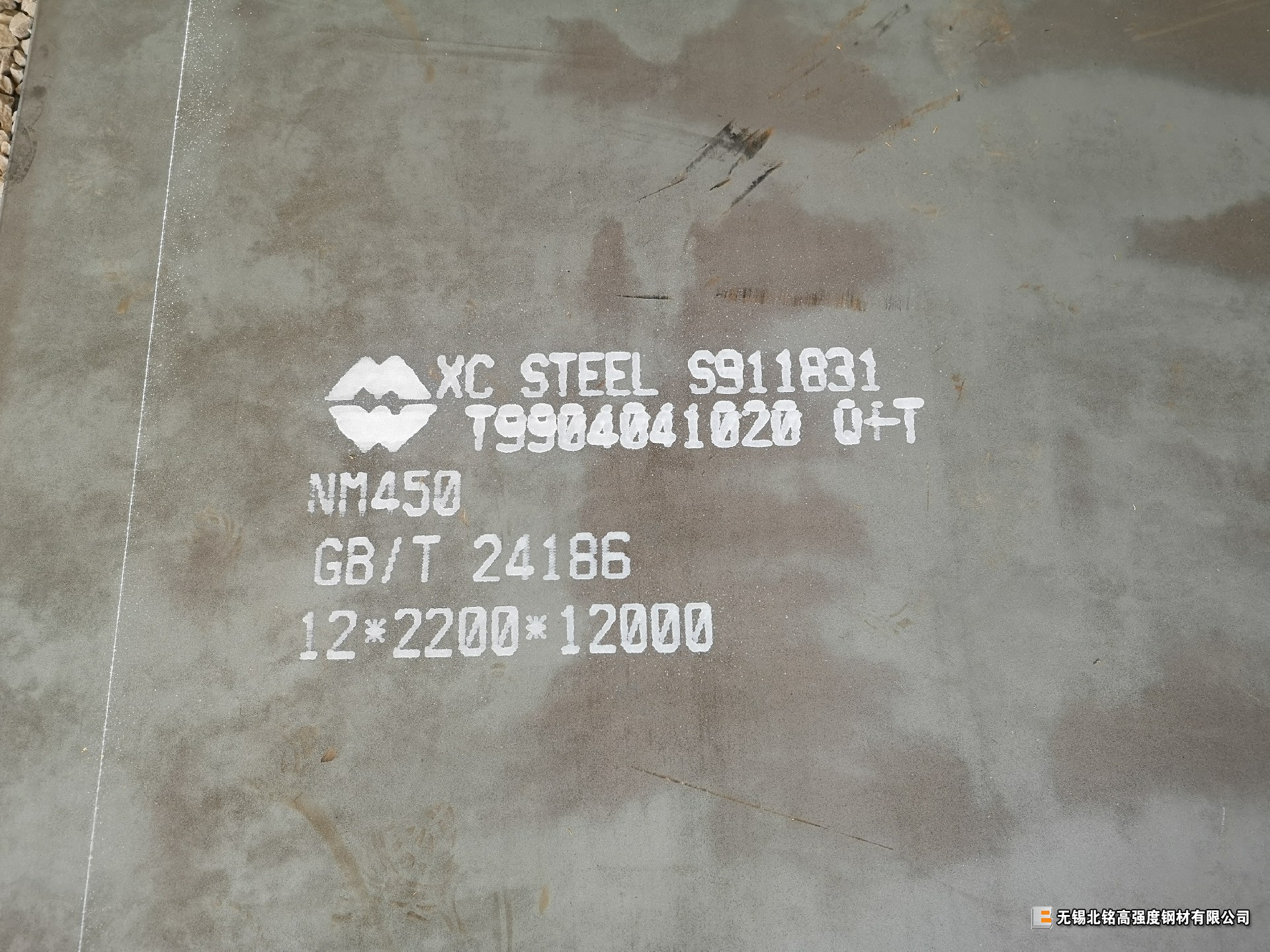

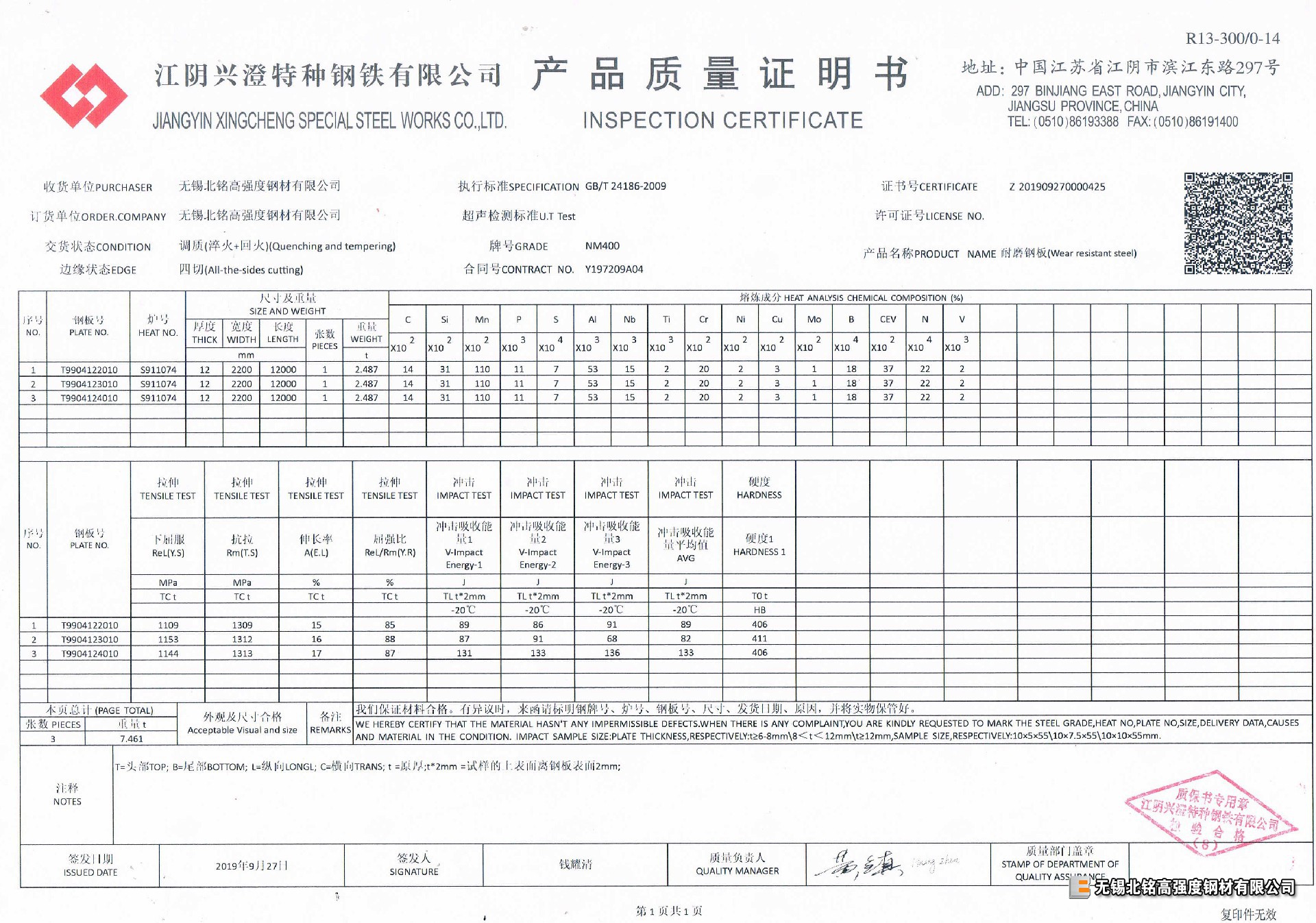

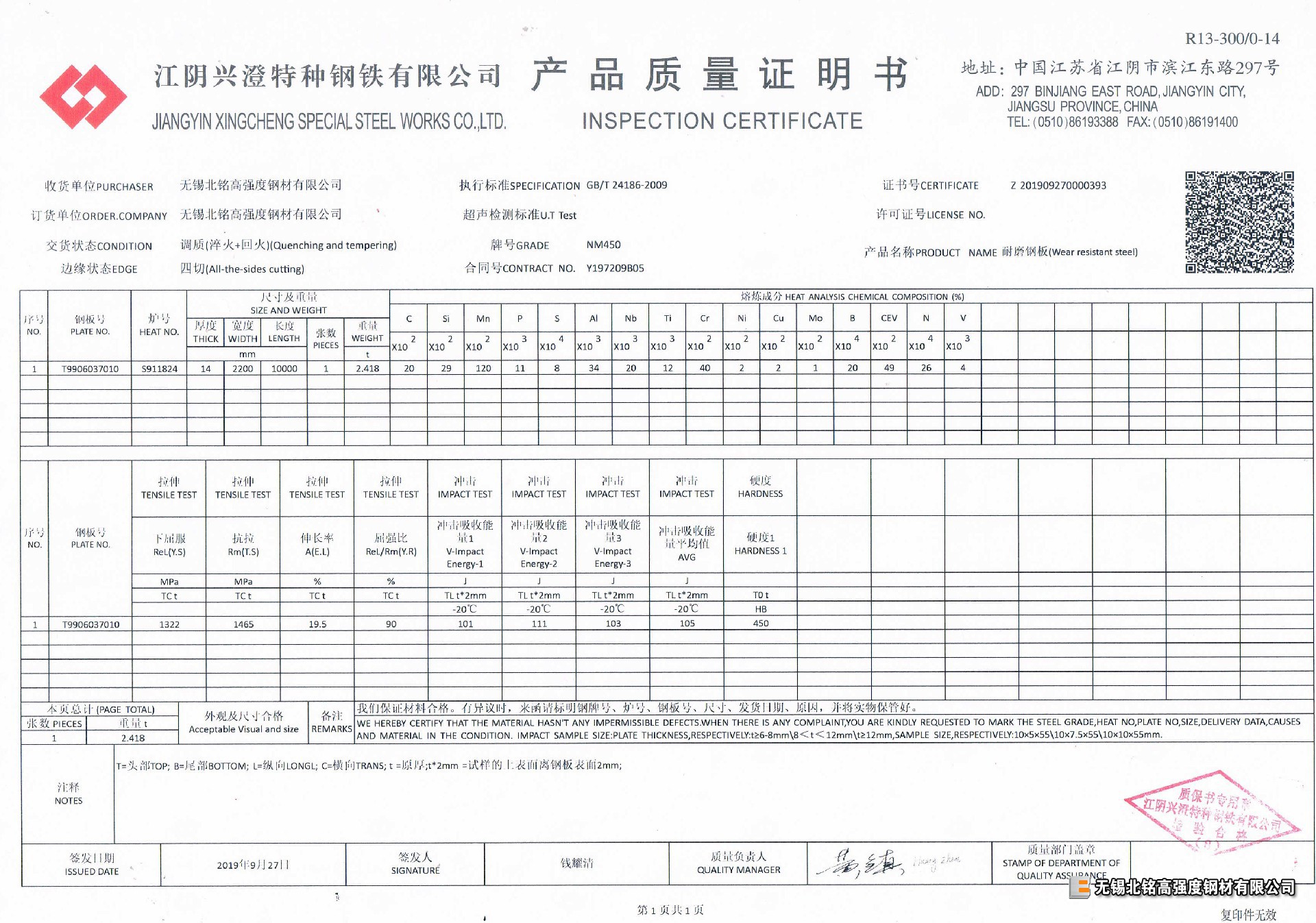

以上圖片為我司倉庫實(shí)物拍攝

      耐磨板是通過熱處理工藝調(diào)質(zhì)后（回火+淬火）一種高強(qiáng)度耐磨損鋼材。屈服、抗拉強(qiáng)度高。但延伸率較低，市面上大部分鋼廠生產(chǎn)的耐磨板不適合折彎。除非有特種加工設(shè)備。耐磨板因表面硬度值高布氏硬度在HB360-HB500 主要作用以磨損件，廣泛運(yùn)用到煤礦設(shè)備、港口設(shè)備、冶金設(shè)備、水泥機(jī)械、工程機(jī)械等。

      我司常備品種有NM360/NM400/NM450/NM500 規(guī)格范圍：3MM-100MM。部分規(guī)格可切割零售。主要產(chǎn)地為：興澄、新鋼、漣鋼

     耐磨板因強(qiáng)度較高。切割、焊接不能按普通鋼板一樣，耐磨板切割注意事項(xiàng)如下：

1、鋼板切割方法適用于冷切割和熱切割。冷切割包括有水射流切割、剪切、鋸切或磨料切割；熱切割包括有氧氣燃料火焰切割（以下簡稱“火焰切割”）、等離子切割和激光切割。

2、切割方法：通過相關(guān)工藝試驗(yàn)，掌握鋼板各種切割方法的一般特性和切割厚度范圍。

3、高級(jí)別耐磨鋼的火焰切割方法與普通低碳和低合金鋼的切割一樣簡單，在切割耐磨鋼厚板時(shí)，需要注意！！！隨著鋼板厚度和硬度的增加，切割邊部出現(xiàn)裂紋傾向加大。為防止鋼板切割裂紋的產(chǎn)生，切割時(shí)應(yīng)遵循以下建議：

切割裂紋：鋼板切割裂紋類似于焊接時(shí)產(chǎn)生氫致裂紋，如果鋼板切邊產(chǎn)生裂紋，將會(huì)在切后48小時(shí)至幾周內(nèi)才出現(xiàn)。因此，切割裂紋屬于延遲性裂紋，鋼板厚度和硬度越大，出現(xiàn)切割裂紋就越大。

預(yù)熱切割：預(yù)防鋼板切割裂紋最有效的方法，就是在切割前進(jìn)行預(yù)熱。在進(jìn)行火焰切割前，鋼板通常都要預(yù)熱，其預(yù)熱溫度高低主要取決于鋼板質(zhì)量等級(jí)和板厚，預(yù)熱方法可采用火焰燒槍、電子加熱墊進(jìn)行的，也可以使用加熱爐加熱。為確定鋼板預(yù)熱效果，應(yīng)在加熱點(diǎn)被面測試所需溫度。

注意：預(yù)熱特別注意，要使正個(gè)鋼板界面均勻受熱，以免接觸熱源的區(qū)域出現(xiàn)局部過熱現(xiàn)象。

低速切割：避免切割裂紋的另一種方法就是降低切割速度。如果無法進(jìn)行整版預(yù)熱，則可以使用局部預(yù)熱法代替。使用低速切割方法防止切割裂紋，其可靠性不如預(yù)熱。我們建議切割前先對(duì)切割帶用火焰槍空泡幾趟進(jìn)行預(yù)熱，預(yù)熱溫度達(dá)到100°C左右為宜。其最大切割速度取決于鋼板等級(jí)和厚度

特別說明：將預(yù)熱和低速兩種火焰切割方法結(jié)合使用，可以進(jìn)一步降低切割裂紋的出現(xiàn)幾率。

切割后緩冷要求：無論對(duì)切割不見是否預(yù)熱，鋼板切割后的緩冷都會(huì)有效降低切割裂紋的風(fēng)險(xiǎn)。如果切割后將其帶有溫?zé)岬牟灰娺M(jìn)行堆放，使用隔熱毯將其覆蓋，也可以實(shí)現(xiàn)緩冷，緩冷要求冷卻到室溫。

切割后加熱要求：對(duì)于耐磨鋼板的切割，切割后立即采取加熱（低溫回火），也是預(yù)防切割裂紋的有效方法和措施。鋼板切厚通過低溫回火處理，可以有效消除切割參與應(yīng)力（低溫回火工藝；保濕時(shí)間安5min/mm）

對(duì)于切割后加熱的方法，也采用燃燒槍、電子加熱毯和節(jié)哀熱爐的加熱方式進(jìn)行切割后的加熱。

4、降低鋼板軟化的措施鋼的抗軟化特性主要取決于它的化學(xué)成分、微觀組織和加工方式。對(duì)于熱切割的部件，部件越小，整個(gè)部件軟化的風(fēng)險(xiǎn)就越大。如果鋼板溫度超過200-250°C，鋼板硬度就會(huì)降低。

切割方法：鋼板在切割小型部件時(shí)，焊槍和預(yù)熱所供應(yīng)的熱量將會(huì)在工件中聚集。切割不見尺寸越小，切割工件尺寸不得小于200mm，否則工件就將有軟化的風(fēng)險(xiǎn)。消除軟化風(fēng)險(xiǎn)的最好的辦法是冷切割，例如水射流切割。若必須使用熱切割，則有限選擇等離子或激光切割。這是因?yàn)榛鹧媲懈罱o工件提供更多的熱量，因此提高了工件的溫度。

水下切割方法：限制和降低軟化區(qū)范圍的有效方法，在切割過程中使用水來楞伽鋼板及切割表面。因此，鋼板即可放在水中切割，也可以向切割面噴水進(jìn)行切割。使用水下切割方法可選擇等離子或火焰切割。水下切割具有以下特征：

切割熱影響區(qū)小；

防止整個(gè)工件的硬度降低；

減少切割工件變形；

切割后可以直接對(duì)工件進(jìn)行冷卻。
